Construcción y pruebas de Conversores FI.
En esta práctica vamos a montar tres circuitos osciladores. El primero de ellos será un circuito Colpitts convencional con un cristal de cuarzo que nos servirá de detector. El siguiente circuito será un circuito convencional con componentes lineales que nos producirá una frecuencia de salida de 9K7HZ. El último montaje será un montaje con cristal piezoeléctrico y circuito Colpitts.
Oscilador local con rectificador. Detector.

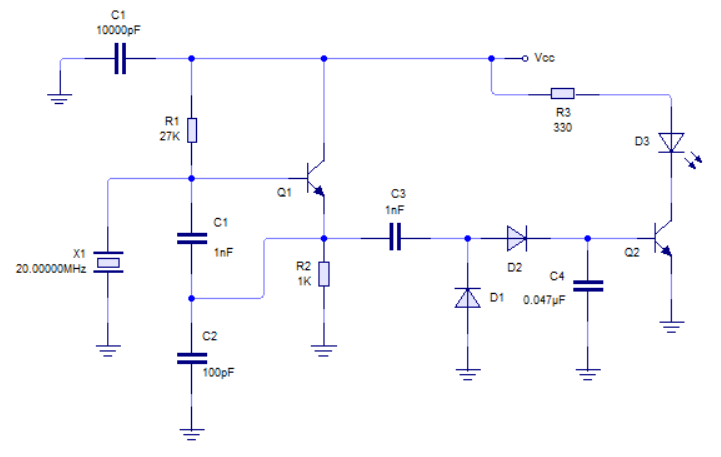

Vamos a proceder con el montaje en board del siguiente circuito:
Ya estás en condiciones de ver cómo funciona este circuito. Por el lado izquierdo tienes el oscilador local, que genera una frecuencia de resonancia de acuerdo a la señal del piezo eléctrico y los condensadores reactivos. Dicha señal se aplica directamente a la base del transistor NPN cuyo condensador de 1nF aplica la señal del resonador a un rectificador de tensión de doble onda. En realidad, este recticador de doble onda actúa como detector, ya que el condensador en paralelo con cogerá el pulso positivo de la señal para polarizar la base del segundo transistor. En resumen, si el oscilador local funciona, el led se encenderá.
El circuito se puede realizar mejor, se pueden poner unos conectores o pines para que se puedan conectar los sistema de alimentación, o la entrada de señal, o salida de la misma.
Este circuito detector, aparte de enseñarte que funciona correctamente el detector, también te indicará que el cristal funcione correctamente, por lo que también es un detector y comprobador de cristal piezoeléctrico.
Conversor con componentes habituales.

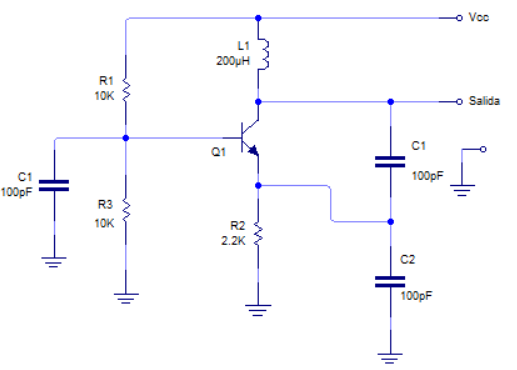

En esta práctica montaremos en board un conversor Colpitts de 9.7KHz con componentes discretos. Para ello lo montaremos en un amplificador clase A y la salida la sacaremos desde el colector y masa a través de el divisor de tensión capacitivo del siguiente circuito:

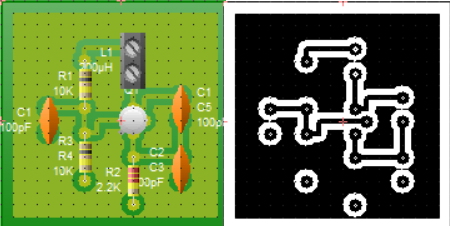

La placa impresa tiene esta forma:

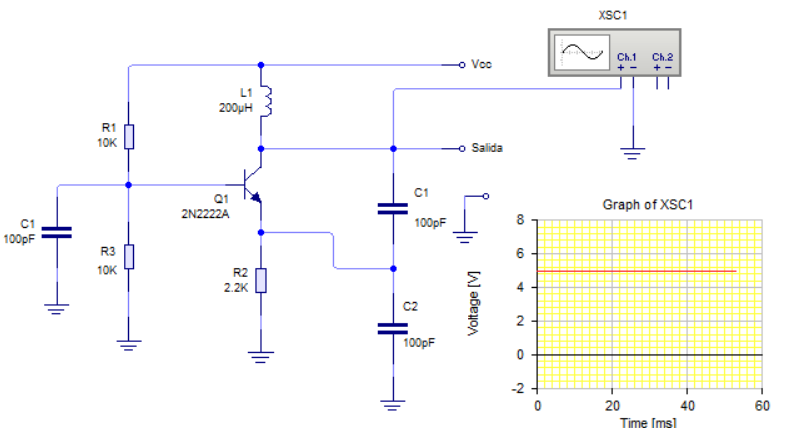

Fijate que si pones un osciloscopio a la salida del circuito (o en el lado del emisor o en el lado del colector), te mostrará una señal alterna de 9.7KHz. Esta señal todavía tiene muchos armónicos, porque hay que pasarse por el filtro para evitar la distorsión de armónicos. También puedes utilizar un frecuenciómetro para que te lea la frecuencia de salida de la señal.
Oscilador Colpitts a cristal.

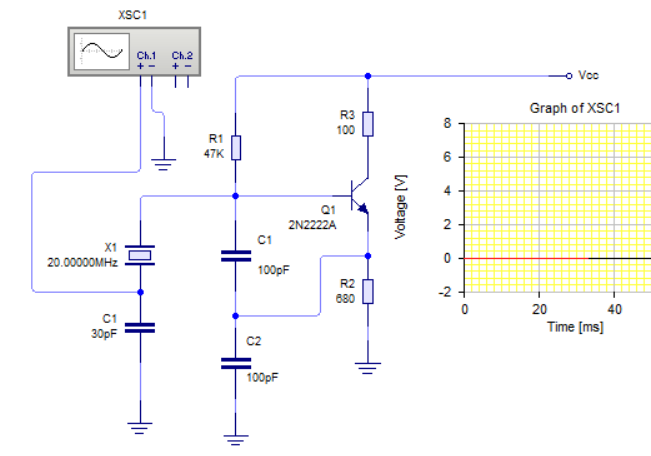

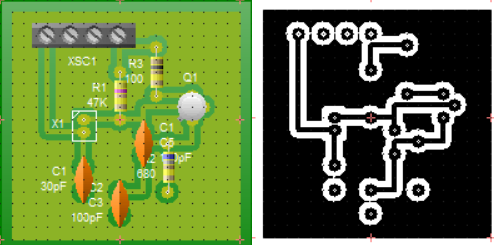

El último de los circuitos es un oscilador Colpitts a cristal. La frecuencia de salida de circuito dependerá del cristal, pero También de los condensadores divisores que se conectan al emisor.
Los tres circuitos se han probado en board y funcionan correctamente. Para el primer circuito puedes utilizar cualquier transistor de baja potencia como un BC547. Para los otros dos circuitos, utiliza transistores que tengan una frecuencia de corte elevada como por ejemplo el 2N2222. Puedes probar cambiando los cristales de los circuitos y verás que la frecuencia en los mismos cambia también.
